本体ホース固定ジョイントの交換方法

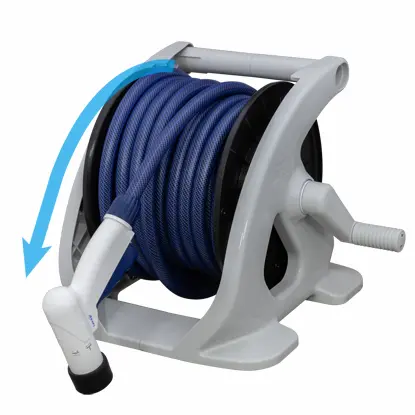

ホースをすべて引き出します。

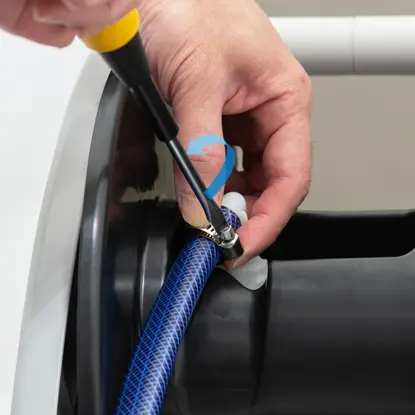

マイナスドライバーでホースバンドをゆるめ、エルボからホースを外します。

本体ホース固定ジョイントの取り外し方

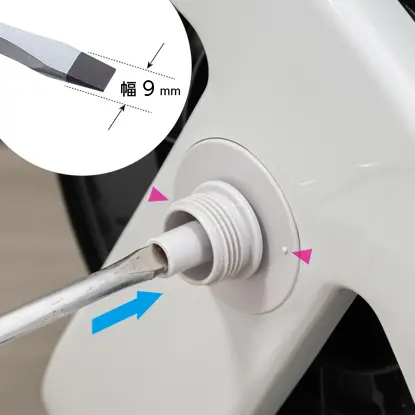

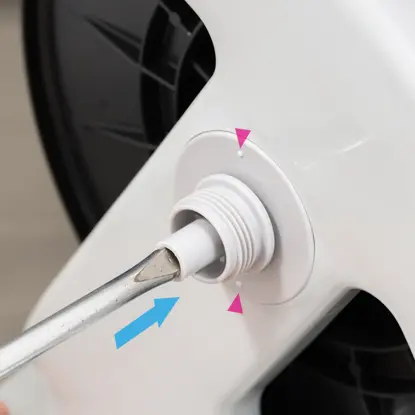

幅9mmのマイナスドライバーを本体ホース固定ジョイントに差し込みます。　※ドライバーの幅が9mm以下の場合は先端にビニールテープなどを巻いて調節してください。

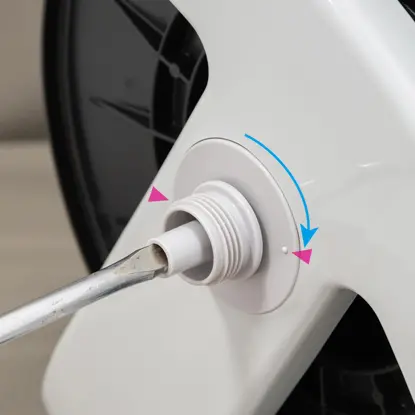

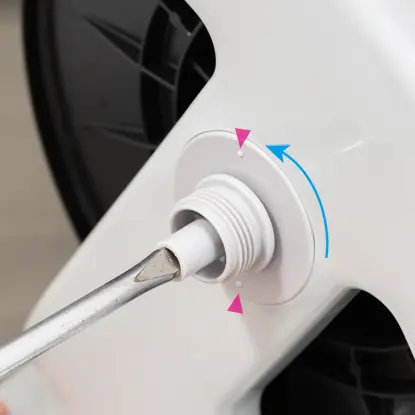

ドライバーを反時計回りに90度回します。(丸い突起を目印に)

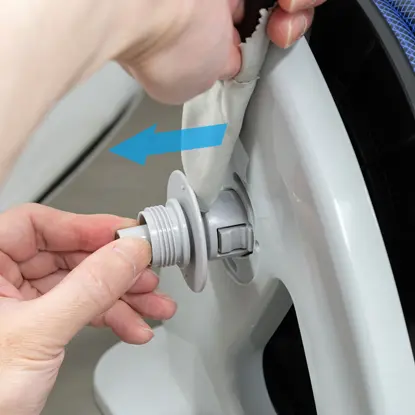

本体と本体ホース固定ジョイントの間に布などをあてたマイナスドライバーを差し込みます。

本体ホース固定ジョイントを引き抜きます。

通水エルボ用「Oリング」の交換方法

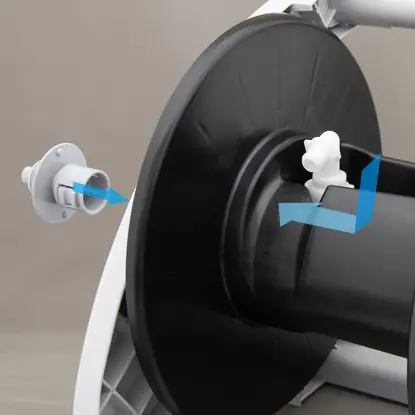

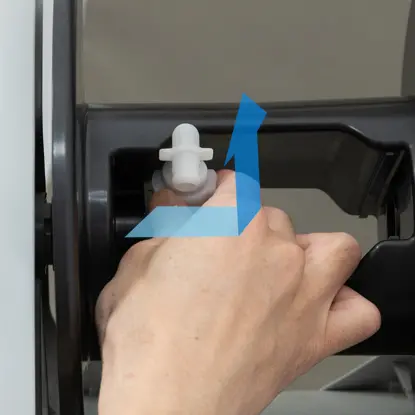

通水エルボを横向きに引き出して取り外します。

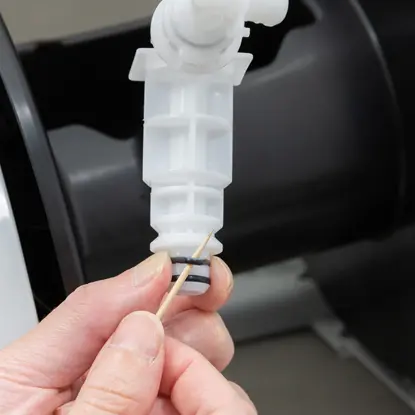

奥側の古いOリングを指で浮かせ、爪楊枝などをOリングの隙間に差し込みます。

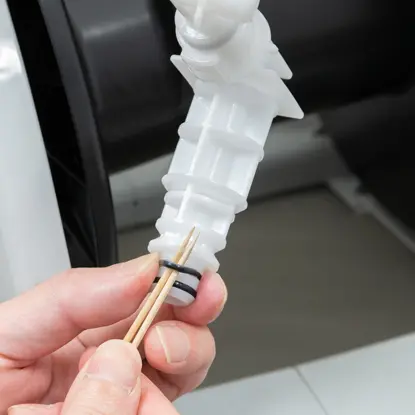

さらにもう1本爪楊枝などを差し込みます。

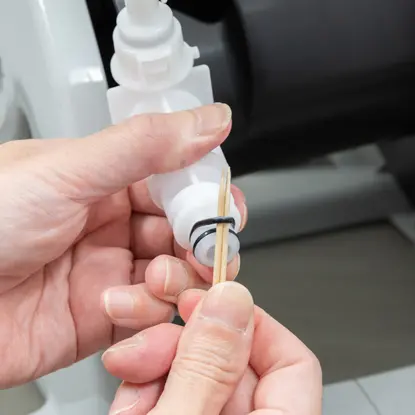

2本の爪楊枝などでOリングを引っ張り取り外します。同じ要領で手前の古いOリングを取り外します。

通水エルボ用「Oリング」の交換～新しい本体ホース固定ジョイントの取り付け

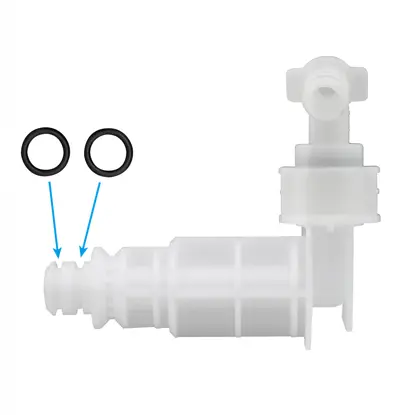

新しいOリングを(2個)通水エルボの溝に取り付けます。

通水エルボを横向きに奥まで差し込み、通水エルボを手で押さえたまま本体ホース固定ジョイントをカチッと音がするまで奥に差し込みます。

マイナスドライバーを本体ホース固定ジョイントに差し込みます。

時計回りに90度回します。　※本体ホース固定ジョイントを引っ張っても抜けないことを確認してください。

カテゴリ 交換用部品
取扱説明書

→取扱説明書はこちら(PDF)
サイズ

H150×W200×D56 mm
成分

原料樹脂:ポリアセタール

ゴム材料:EPDM
容量

460g
JANコード 4975373 154857
商品説明

交換用パーツのオーロラZERO本体ホース固定ジョイントセット(QR0023)です。

こちらの交換用パーツは、R220ZE,R330ZEに対応しています。
注意事項

・部品を交換する際は、必すホースを全て引き出してください。

・けがを防止するため必す手袋などを着用してください。

・水漏れの原因となります。通水部先端に傷をつけないでください。
